注意事项 ：
IN+ 输入正极 IN-输入负极!
OUT+输出正极 OUT-输出负极！
注意输入输出不能接反 。接反可能会烧掉！
24v转5v电源模块：
输入：直流8V 至 40V (输入的电压必须比要输出的电压高1.5v以上 。不能升压)
输出：直流 1.5V 至 32V 电压连续可调 ，高效率最大输出电流为5a。

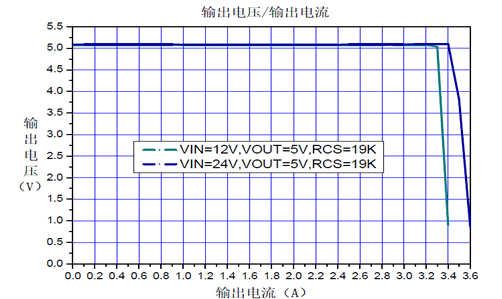

24v转5v电压与电流关系曲线图
长时间工作建议在2.5A以内的电流使用 ，同时加上散热片(10W以上输出)；
由于是降压模块,为了保证输出稳定,请保持最小1.5V压差 。
型号/名称 | 24v转5v DC-DC同步降压模块 |
输入电压 | 8V~40V |
输出电压 | 1.25V~32V |
输出电流 | 3.5A（最大） |
转换效率 | 95%（最高） |
输出纹波 | <30mV |
开关频率 | 160KHz |
工作温度 | -45℃~ +85℃ |
典型应用 | 24v转5v |
核心芯片 | AH8625（sop-8封装） |

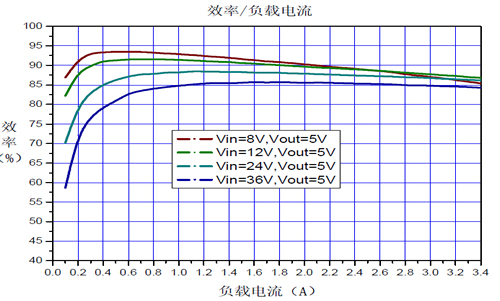

24v转5v效率曲线图
接线方式
焊接，直接将电源线焊在输入(输出)端口；
应用例子
1.车载稳压电源 ，只需要将本模块输入端接上汽车点烟嘴供电 ，为您的手机、MP3 、MP4 、PSP充电等许多设备供电，非常简单方便 。
2.给电子设备供电 ，当设备需要3-35V供电而手里对应电压电源时 ，用这个模块就可以方便的把电压调到所需电压，解决困扰。
3.系统工作电压测试，做项目时可以使用本模块调试出各种电压测试系统工作电压范围 ，非常轻松方便 。
